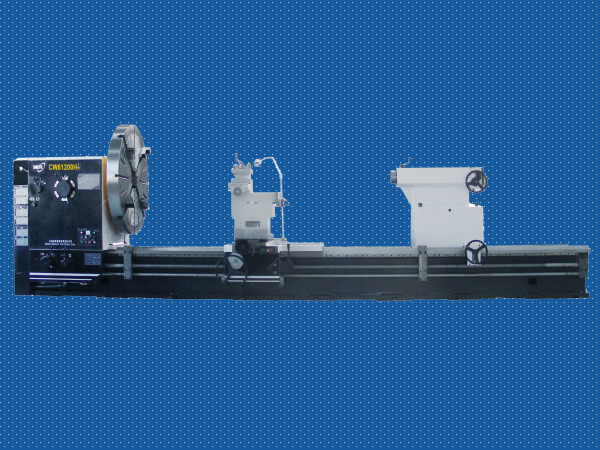

普通车床 (CW-H)

项       目

机床型号

CW61125H

CW62125H

CW61160H

CW62160H

CW61180H

CW62180H

CW61200H

CW62200H

床身上最大工件回转直径

1250mm

1600mm

1800mm

2000mm

马鞍内最大工件回转直径

-

1650mm

-

2000mm

-

2200mm

-

2400mm

马鞍内有效长度

-

530mm

-

530mm

-

530mm

-

530mm

最大工件长度

3000/5000/6000/8000mm（10000mm暂不提供）

最大车削长度

最大工件长度-200mm

主轴中心至床身导轨面高

625mm

800mm

900mm

1000mm

刀架上最大工件回转直径

750mm

1100mm

1300mm

1500mm

床身宽度

970mm

主轴孔直径

130mm

主轴孔允许棒料最大通过直径

128mm

主轴头

 A2-15

主轴孔前端锥度

公制140mm

主轴转速级数

21（反转12）

主轴转速范围

2.5～250rpm（反转3.8～312rpm ）

主轴最大扭矩

12.5kNm

纵横向进给量级数

56

纵向进给量范围

0.1～12mm/rpm（0.0032"～0.40"）

横向进给量范围

（约为纵向的二分之一）0.05～6mm/rpm（0.002"～0.236"）

上刀架

（约为纵向的四分之一）0.025～3mm/rpm（0.001"～0.118"）

车削公制螺纹种数

44

公制螺纹范围

1～120mm

车削模数螺纹种数

45

模数螺纹范围

0.5～60mm

车削英制螺纹种数

31

英制螺纹范围

28～1/4 扣 /吋

车削径节螺纹种数

38

径节螺纹范围

1/2～56DP

主轴中心至刀具支撑面的距离

47mm

车刀刀杆的最大尺寸

45mm×45mm

上刀架的回转角度

±90°

上刀架的最大行程

200mm（8〃）

中刀架的最大行程

-

300mm

横滑板最大横向行程

740mm

850mm

950mm

1050mm

刀架快移速度

纵向

3740mm/min

横向

1870mm/min

中刀架

935mm/min

纵向丝杠直径

70mm

纵向丝杠螺距

12mm

齿条模数

5mm

尾座

顶尖套筒直径

180mm标准型（用于最大工件重量8吨）固定主轴型，纵向移动配电动机驱动装置

240mm（用于最大工件重量10/12吨，特殊订货）回转主轴型，纵向移动配电动机驱动装置

300mm（用于最大工件重量10/12吨，特殊订货）回转主轴型，纵向移动配电动机驱动装置

顶尖套筒行程

300mm

顶尖套筒锥孔锥度

180mm标准型锥度公制80mm;240/300mm回转主轴型锥度莫氏6号

尾座移动减速器

i≈1:121.333/1.1kW(标准型）
