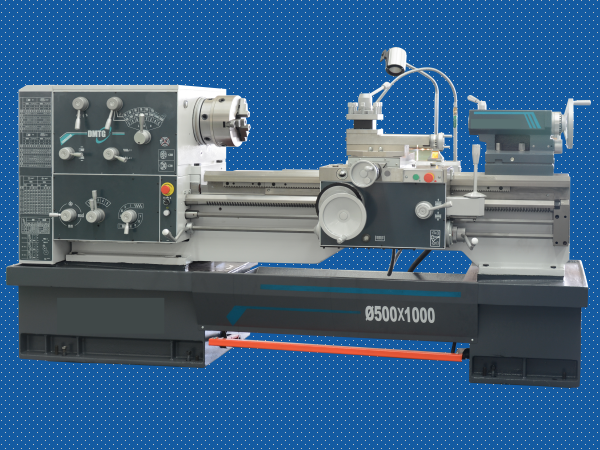

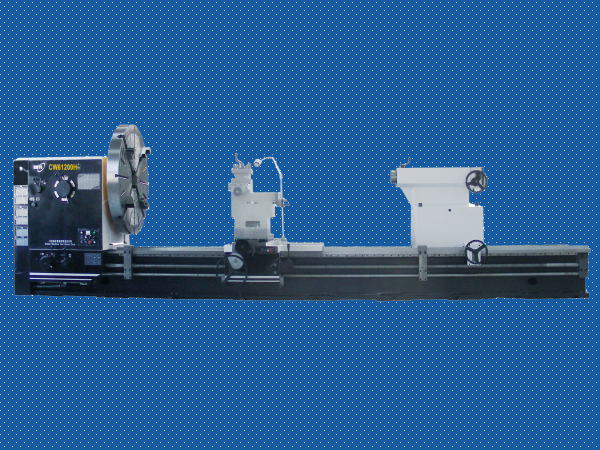

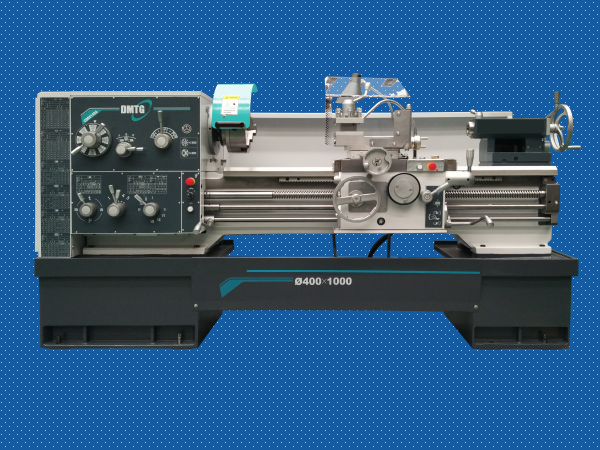

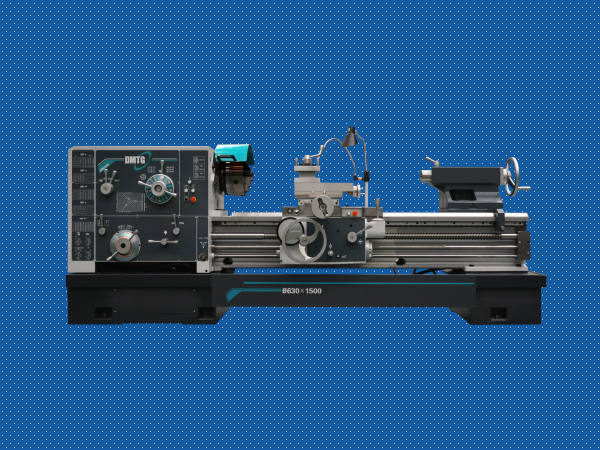

普通车床 (CW-M)

项       目

机床型号

CW61100M

CW62100M

CW61125M

CW62125M

CW61140M

CW62140M

CW61160M

CW62160M

床身上最大工件回转直径

1000mm

1250mm

1400mm

1600mm

马鞍内最大工件回转直径

-

1400mm

-

1650mm

-

1800mm

-

2000mm

马鞍内有效长度

-

530mm

-

530mm

-

530mm

-

530mm

最大工件长度

1.5m/2m/3m/4m/5m/6m/8m(10m/12m暂不提供)(马鞍机床无8m/10m/12m)

最大车削长度

最大工件长度-200mm

主轴中心至床身导轨面距离

500mm

625mm

700mm

800mm

刀架上最大工件回转直径

630mm

880mm

1030mm

1230mm

床身宽度

755mm

主轴孔直径

130mm/160mm(特殊定货)

主轴孔允许棒料最大通过直径

128mm/158mm(特殊定货)

主轴头

 A2-15

主轴孔前端锥度

公制140mm

主轴转速级数

21（反转12）

主轴转速范围

3.15～315rpm（反转4.5～390rpm ）

主轴最大扭矩

10.5 kNm（22kW）/12.5kNm（30 kW特殊订货）

纵横向进给量级数

56

纵向进给量范围

0.1～12mm/rpm（0.0032"～0.40"）

横向进给量范围（约为纵向的二分之一）

0.05～6mm/rpm（0.002"～0.236"）

上刀架（约为纵向的四分之一）

0.025～3mm/rpm（0.001"～0.118"）

车削公制螺纹种数

44

公制螺纹范围

1～120mm

车削模数螺纹种数

45

模数螺纹范围

0.5～60mm

车削英制螺纹种数

31

英制螺纹范围

28～1/4 扣/吋

车削径节螺纹种数

38

径节螺纹范围

1/2～56DP

主轴中心至刀具支撑面的距离

47mm

车刀刀杆的最大尺寸

45mm×45mm

上刀架的最大行程

300mm（12〃）

上刀架的回转角度

±90°

横滑板最大横向行程

580mm

670mm

725mm

825mm

刀架快移速度

纵向

3740mm/min

横向

1870mm/min

小刀架

935mm/min

溜板箱

纵向丝杠直径

70mm

纵向丝杠螺距

12mm

齿条模数

5mm

尾座

顶尖套筒直径

160mm标准型（用于最大工件重量6吨）固定主轴型，纵向移动手动驱动装置，可配电动机驱动装置

200mm（用于最大工件重量8吨，特殊订货）回转主轴型，纵向移动可配电动机驱动装置

240mm（用于最大工件重量10吨，特殊订货）回转主轴型，纵向移动可配电动机驱动装置

顶尖套筒行程

300mm

顶尖套筒锥孔锥度

160mm标准型锥度公制80mm;200/240mm回转主轴型锥度莫氏6号

尾座移动减速器

i≈1:121.333/1.1kW(特殊订货）
