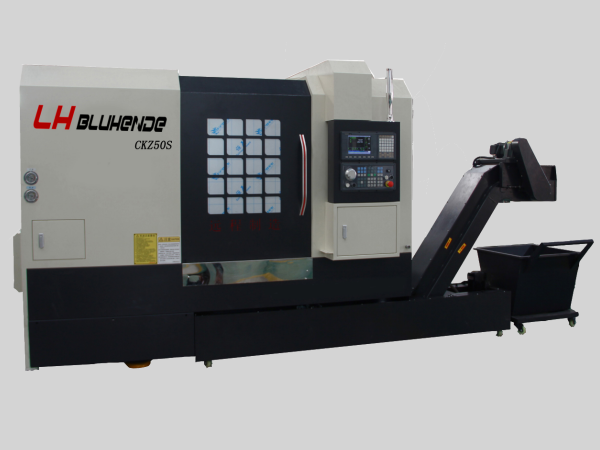

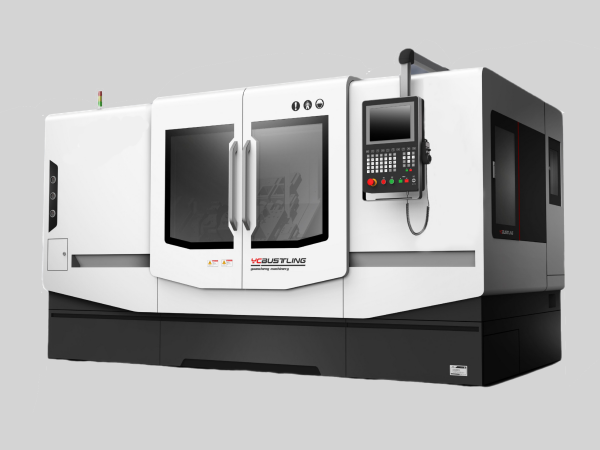

斜床身数控车床 CKZ50S
|
名 称 |
单位 |
参数 |
备注 |
|
|
机床能力 |
||||
|
床身上最大回转直径 |
mm |
φ500 |
|
|
|
床鞍上最大回转直径 |
mm |
φ370 |
|
|
|
最大切削直径 |
mm |
φ400 |
|
|
|
最大切削长度（卡盘面到顶尖） |
mm |
500 |
|
|
|
倾斜角度 |
Deg |
45 |
|
|
|
主轴中心至地面高度 |
mm |
1007 |
|
|
|
最大允许工件重量（包括卡盘） |
卡盘 |
kg |
410 |
|
|
卡盘和尾座 |
kg |
640 |
|
|
|
导轨跨距 |
X轴 |
mm |
251 |
|
|
Z轴 |
mm |
365 |
|
|
|
轴向进给 |
||||
|
最大行程 |
X轴 |
mm |
250 |
|
|
Z轴 |
mm |
590 |
|
|
|
快速进给速度 |
X轴 |
m/min |
20 |
|
|
Z轴 |
m/min |
20 |
|
|
|
丝杠直径x螺距 |
X轴 |
mm |
φ32x8 |
|
|
Z轴 |
mm |
φ40x10 |
|
|
|
导轨形式 |
X轴 |
|
RGH45 |
|
|
Z轴 |
|
RGW45 |
|
|
|
进给电机功率 |
X轴 |
kw |
1.8 |
|
|
Z轴 |
kw |
1.8 |
|
|
|
进给电机扭矩 |
X轴 |
N.m |
11 |
|
|
Z轴 |
N.m |
11 |
|
|
|
主轴 |
||||
|
主轴鼻端形式 |
|
A2-6 |
选配A2-8 |
|
|
主轴轴承直径（前/后） |
mm |
φ150/φ140 |
|
|
|
卡盘型号 |
|
8” |
选配10” |
|
|
主轴通孔孔径 |
mm |
φ62 |
|
|
|
卡盘孔直径（中空） |
mm |
φ50 |
|
|
|
主轴转速 |
r/min |
3000 |
|
|
|
主轴电机功率 |
kW |
11 |
|
|
|
主轴最大扭矩 |
N.m |
143 |
|
|
|
主轴电机额定转速 |
rpm |
1000 |
|
|
|
刀塔 |
||||
|
刀塔形式 |
|
伺服液压 |
|
|
|
刀塔中心高 |
mm |
100 |
|
|
|
刀盘直径 |
mm |
350 |
|
|
|
刀盘厚度 |
mm |
85 |
|
|
|
刀位数 |
|
8 |
选配12 |
|
|
换刀时间 |
30° |
s |
0.15 |
|
|
45° |
s |
0.2 |
|
|
|
180° |
s |
0.65 |
|
|
|
外圆刀具尺寸 |
mm |
25 |
|
|
|
镗杆直径 |
mm |
φ40 |
|
|
|
尾座 |
||||
|
顶尖形式 |
|
液压 |
选配液压旋转 |
|
|
芯轴直径 |
mm |
Φ110 |
|
|
|
顶尖锥度 |
|
MT#5 |
|
|
|
顶尖行程 |
mm |
100 |
|
|
|
导轨类型 |
|
硬轨 |
|
|
|
导轨跨距 |
mm |
230 |
|
|
|
尾座行程 |
mm |
450 |
|
|
|
尾座移动方式 |
|
床鞍拖动手动锁紧压板型 |
选配可编程控制并自动锁紧型 |
|
|
机床精度 |
||||
|
定位精度 |
X轴 |
mm |
0.01 |
|
|
Z轴 |
mm |
0.012 |
|
|
|
重复定位精度 |
X轴 |
mm |
0.005 |
|
|
Z轴 |
mm |
0.008 |
|
|
|
其他 |
||||
|
液压油箱容量 |
L |
60 |
|
|
|
冷却液箱容量 |
L |
200 |
|
|
|
润滑油壶容量 |
L |
2 |
|
|
|
机床占地面积 |
长度 |
mm |
2990 |
|
|
宽度 |
mm |
1780 |
|
|
|
机床高度 |
mm |
1890 |
|
|
|
机床总长度（含排屑机） |
mm |
4550 |
|
|
|
机床重量* |
kg |
4360 |
|
|
