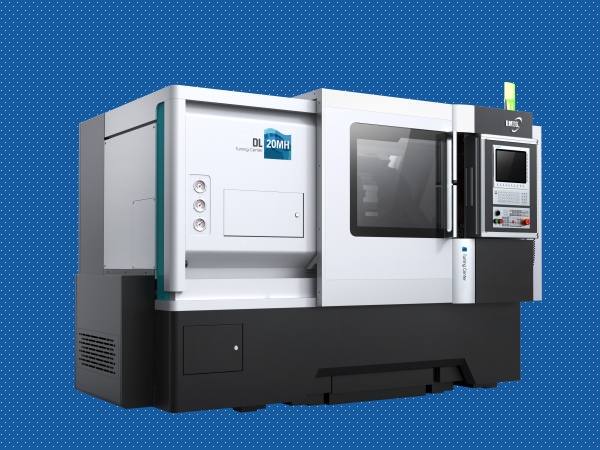

斜床身数控车床 DLD-20M
|
1、加工范围
|
最大回转直径mm |
φ440 |
||
|
最大切削直径（轴/盘）mm |
φ260/φ400 |
|||
|
最大切削长度mm |
600;1000 |
|||
|
2、卡盘 |
卡盘尺寸 |
8″(中实) |
||
|
3、主轴 |
主轴头型式 |
ISOA2－6 |
||
|
主轴转速范围r/min |
45～4000 |
|||
|
主轴前轴承直径mm |
φ110 |
|||
|
主轴通孔直径mm |
φ76 |
|||
|
通过棒杆直径mm |
φ65（采用中空卡盘、中空油缸时） |
|||
|
主轴扭矩Nm |
157/214 |
|||
|
4、进给驱动 |
快速移动速度 m/min |
X轴20 Z轴20 |
||
|
切削进给速度 mm/min |
X轴0.01～9000 Z轴0.01～12000 |
|||
|
X/Z轴最大行程 mm |
X轴265 Z轴640 /1040 |
|||
|
5、机床精度标准 |
主轴短锥面的径向跳动精度 |
合格品 |
0.006mm |
|
|
定位精度： |
合格品 |
（X）0.011mm（Z）0.014mm(600) 0.018mm(1000) |
||
|
重复定位精度： |
合格品 |
（X）0.004mm（Z）0.006mm(600) 0.007mm(1000) |
||
|
执行GB/T16462.1-2007《数控车床和车削中心检验条件 第1部分：卧式机床几何精度检验》 执行GB/T16462.4-2007《数控车床和车削中心检验条件 第4部分 线性和回转轴线的定位精度及重复定位精度检验》 |
||||
|
6、电机规格
|
主轴驱动电机 CTB-4011ZGC10-M5G |
功率kw |
11/15 |
|
|
扭矩Nm |
105 |
|||
|
转速r/min |
1000/6000 |
|||
|
X轴伺服电机 biSc8/3000 |
功率kw |
1.2 |
||
|
扭矩Nm |
7 |
|||
|
转速r/min |
3000 |
|||
|
Z轴伺服电机 biSc8/3000 |
功率kw |
1.2 |
||
|
扭矩Nm |
7 |
|||
|
转速r/min |
3000 |
|||
|
7、标配数控系统 |
FANUC 0i-TF(5) |
|
||
|
8、刀塔 |
刀塔工位数 |
12工位 |
||
|
换刀方式 |
按最短路径，任意换刀，液压马达驱动 |
|||
|
换刀时间（相邻/最远） |
0.45/1.45 |
|||
|
刀柄尺寸 |
25mm×25mm |
|||
|
内孔刀柄尺寸 |
最大φ40 mm |
|||
|
9、液压尾座 |
最大行程mm |
550/900 |
||
|
尾座套筒直径mm |
φ85 |
|||
|
尾座套筒行程mm |
139 |
|||
|
尾座套筒推力N |
900-2700 |
|||
|
芯轴锥度 |
MT. NO.5 |
|||
|
10、机床结构 |
机床设计制造符合ISO国际标准 |
|||
|
机床所有零部件和各种计量单位全部符合国际单位（SI）标准 |
||||
|
X/Z轴导轨形式：线性导轨 |
||||
|
X/Z轴丝杠形式：双螺母预紧滚珠丝杠 |
||||
|
11、机床保护
|
机床防护装置安全、齐全、可靠 |
|||
|
符合GB15760－1995《金属切削机床安全防护通用技术条件》 |
||||
|
机床噪声：符合国家标准＜83dB（A） |
||||
|
电控柜冷却采用冷热交换器降温，密封防尘，防护等级IP54 |
||||
|
12、润滑系统
|
采用自动集中润滑装置，对各滑动面及滚珠丝杠实行强制润滑 |
|||
|
油位过低（缺油）时机床显示报警 |
||||
|
润滑油 |
L-G32导轨润滑油 |
|||
|
润滑箱容积L |
1.8 |
|||
|
润滑电机功率W |
4 |
|||
|
13、冷却系统
|
冷却箱容积 L |
450/500 |
||
|
华乐士冷却泵W |
440 |
|||
|
刀塔冷却管为内藏式 |
||||
|
14、液压系统 |
液压站装有散热装置，可保证24小时机床连续工作 |
|||
|
油箱容积L |
52(注油：45L) |
|||
|
液压油牌号 |
L-HM32;GB11119抗磨液压油 |
|||
|
液压泵电机功率 KW |
1.5 |
|||
|
最大压力 bar |
40 |
|||
|
15、电气系统 |
符合GB/T5226.1－1996《工业机械电气设备第一部分：通用技术条件》标准 |
|||
|
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能 |
||||
|
配有RS232标准通讯接口 |
||||
|
数控系统 |
FANUC 0i- TF(5) |
|||
|
16、机床配件及外购件 |
机床配件及外购件均选用国内、外优质产品（详见外购件清单） |
|||
|
17、排屑装置 |
排屑机形式 |
自动 □链板 □磁刮板 排屑机及铁屑搬运车可供选择 |
||
|
安装位置 |
侧排式 |
|||
|
18、三色警示灯
|
红灯 |
显示报警 |
||
|
黄灯 |
显示程序结束 |
|||
|
绿灯 |
显示程序正在执行中 |
|||
|
19、机床电源 |
电源电压范围 |
交流三相380V ± 10% 50HZ |
||
|
机床用电总功率kVA |
最大30 |
|||
|
20、机床颜色 |
机床标准颜色 |
□大连机床集团有限责任公司机床出厂标准色 |
||
|
用户要求的颜色 |
□ （提供色板） |
|||
|
21、机床外形尺寸及重量 |
长×宽×高mm |
3900mm×1910mm×1880mm (DLD-20M/600含排屑器) |
||
|
4430mm×1910mm×1880mm (DLD-20M/1000含排屑器) |
||||
|
机床重量kg |
4000/5000 |
|||
|
22、包装箱尺寸 |
长×宽×高mm |
木箱 |
4296mm × 2105mm × 2441mm (DLD-20M/600) |
|
|
5425mm × 2262mm × 2441mm (DLD-20M/1000) |
||||
|
铁底排 |
4350mm × 2250mm × 2230mm (DLD-20M/600) |
|||
|
4855mm × 2250mm × 2230mm (DLD-20M/1000) |
||||
|
23、超强的连续加工能力 |
例如：工件材料45#，直径100mm，当切削速度为670r/min时，该机床可以达到切深5mm，进给量0.2mm/r进行连续切削。 |
|||
