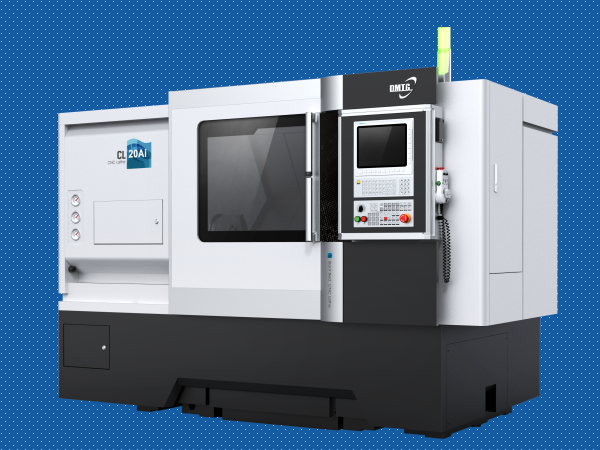

斜床身数控车床 CLD-15

1、加工范围

最大回转直径mm

φ400

最大切削直径（轴/盘）mm

φ165/φ200

最大切削长度mm

400

2、卡盘

卡盘尺寸

6″中实 气动

3、主轴

主轴头型式

ISOA2－5

主轴转速范围r/min

50～3500

主轴前轴承直径mm

φ80

主轴通孔直径mm

φ46

通过棒杆直径mm

φ31（采用中空卡盘、中空油缸时）

4、进给驱动

快速移动速度 m/min

X轴20        Z轴24

切削进给速度 mm/min

0～5000

X/Z轴最大行程mm

X轴360（排刀架）

Z轴 410

5、机床精度标准

定位精度：

（X）0.011mm    （Z）0.011mm

重复定位精度：

（X）0.004mm    （Z）0.004mm

正反差值：

（X）0.007mm    （Z）0.007mm

执行GB/T16462.4－2007《数控卧式车床精度检验》标准。

6、主轴转动系统

主轴功率kw

5.5/7.5

主轴扭矩Nm

62/85

7、进给系统

交流伺服电机扭矩

X/Z轴         7Nm/7Nm

8、排刀架

刀柄尺寸

20mm×20mm

内孔刀柄尺寸

最大φ25 mm

9、机床结构

机床设计制造符合ISO国际标准

机床所有零部件和各种计量单位全部符合国际单位（SI）标准

X/Z轴导轨形式：线性导轨

X/Z轴丝杠形式：滚珠丝杠

10、机床保护

机床防护装置安全、齐全、可靠

符合GB15760－1995《金属切削机床安全防护通用技术条件》

机床噪声：符合国家标准＜83dB（A）

电控柜冷却采用冷热交换器降温，密封防尘，防护等级IP54

11、润滑系统

采用自动集中润滑装置，对各滑动面及滚珠丝杠实行强制润滑

油位过低（缺油）时机床显示报警

润滑油

T68#导轨润滑油

润滑箱容积L

1.8

润滑电机功率W

3

12、冷却系统

冷却箱容积 L

200

华乐士冷却泵W

电机功率180

13、电气系统

符合GB/T5226.1－1996《工业机械电气设备第一部分：通用技术条件》标准

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能

配有RS232标准通讯接口

数控系统

FANUC 0i- TF(5)

14、机床配件及外购件

机床配件及外购件均选用国内、外优质产品（详见外购件清单）

15、排屑装置

集屑箱

16、三色警示灯

红灯

显示报警

黄灯

显示程序结束

绿灯

显示程序正在执行中

17、机床电源

电源电压范围

交流三相380V ± 10%  50HZ

机床用电总功率KVA

最大15

18、机床颜色

机床标准颜色

□大连机床集团有限责任公司机床出厂标准色

用户要求的颜色

□             （提供色板）

19、机床外形尺寸及重量

长×宽×高mm

2785 × 1600 × 1850

机床重量kg

2900

20、包装箱

尺寸

国内木箱

长×宽×高mm

2960 × 2320 × 2380

金属底排

长×宽×高mm

2940×2310×2060

21、标配数控系统

及各向驱动电机

数控系统

FANUC 0i –TF(5)

主轴电机

ZJY208-5.5BH

(5.5/7.5 kW）

X/Z向

驱动电机

βiSc 8/βiSc 8

(7/7Nm)

22、超强的连续加工能力

例如：工件材料45#，直径100mm，当切削速度为938r/min时，该机床可以达到切深2.5mm，进给量0.25mm/r进行连续切削。
